Amarillamiento del mármol blanco: cómo la instalación genera riesgos en proyectos comerciales

Cómo los sistemas de instalación y las condiciones del sitio activan el amarilleamiento en el mármol blanco: una perspectiva a nivel de obra y ensamblaje para diseñadores y contratistas

Autor: Max Wang

Los dos primeros artículos de esta serie establecieron una base necesaria: con base en la documentación de la industria y el análisis de casos, el amarilleo del mármol blanco tiende a seguir patrones reconocibles, y la piedra en sí misma conlleva sensibilidades inherentes que no se pueden eliminar por completo mediante el diseño

Lo que no se centró en esas discusiones —y de donde se originan muchas disputas reales— es lo que sucede en la obra, tras la instalación, dentro del conjunto. Este artículo no trata sobre por qué el mármol amarillea. En cambio, examina cómo los sistemas de instalación y los entornos de construcción, a menudo de forma involuntaria, crean las condiciones que permiten el amarilleamiento, a veces mucho después de que un proyecto se considere finalizado.

Del riesgo material a la activación del sistema

Según los comentarios de profesionales de la piedra, inspectores y restauradores, el mármol se comporta de forma muy diferente una vez instalado que como material independiente. Tras la instalación, el mármol funciona como un componente más dentro de un sistema más amplio de humedad, vapor y temperatura, que generalmente incluye:

La condición de humedad del sustrato en el momento de la instalación.

Comportamiento hidráulico del lecho de fraguado.

Penetraciones, costuras y transiciones.

Flujo de aire, fuentes de calor y ciclos de secado dentro del espacio.

Selladores de superficies que pueden restringir el movimiento del vapor.

En esta etapa, el amarilleo ya no se refiere principalmente a la piedra —ya se ha cubierto ese terreno—, sino a lo que el conjunto permite, restringe o retiene. Esta distinción es importante porque, en múltiples estudios de caso de la industria, las fallas más costosas tienden a surgir después de la rotación, cuando las opciones correctivas son limitadas y la responsabilidad es más difícil de definir.

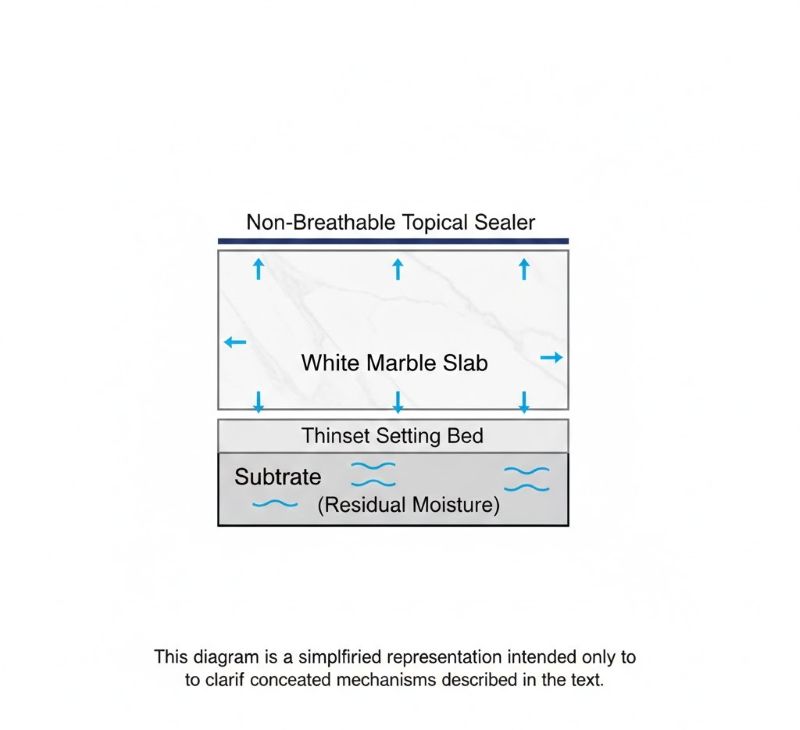

El “efecto sándwich”: cuando las instalaciones se convierten en trampas de humedad

En los comentarios de los contratistas y los informes de inspección, un problema recurrente a nivel de sistema es lo que se conoce como el efecto sándwich. La configuración es sencilla:

Un sustrato que todavía contiene humedad o recibe humedad de forma intermitente.

Mármol instalado encima.

Un sellador denso o de alto brillo que se aplica a la superficie.

Una vez que la humedad entra en este tipo de ensamblaje, no tiene una vía de salida clara. En lugar de disiparse, el lecho de engaste permanece en un estado de activación continua. Desde la perspectiva del ensamblaje, el problema ya no es la piedra en sí, sino el hecho de que el sistema se comporta como una cámara sellada que mantiene reacciones internas a lo largo del tiempo.

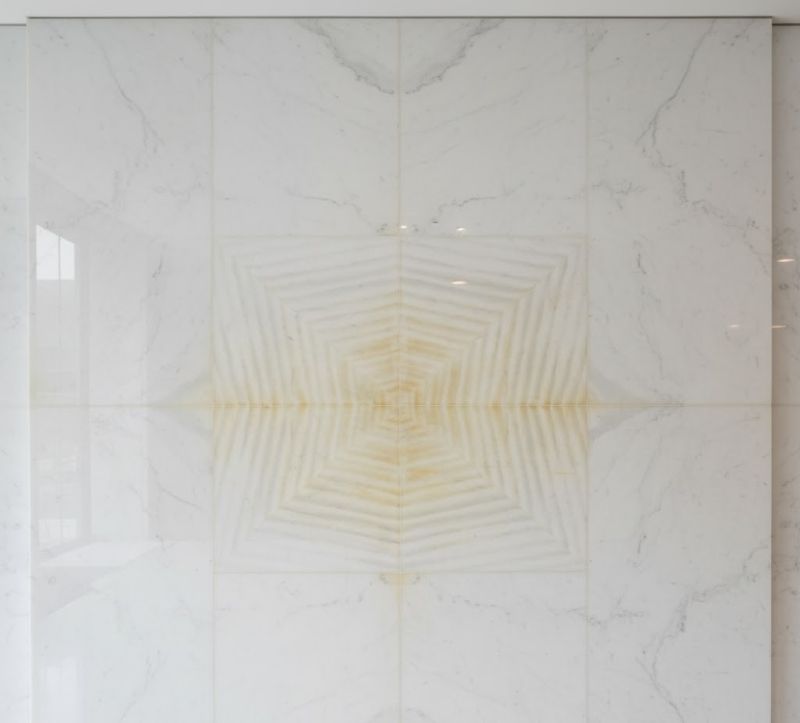

(Estas son imágenes de diagnóstico tomadas en el sitio).

Una tensión profesional recurrente

Las discusiones en la industria con frecuencia apuntan a un conflicto práctico entre los objetivos estéticos del diseñador y los objetivos de estabilidad estructural del contratista.

Prioridades del diseñador:

Los diseñadores suelen especificar selladores no transpirables para lograr acabados de alto brillo o una resistencia superior a las manchas y el grabado. Estos suelen incluir selladores tópicos formadores de película, como poliuretanos a base de solventes (p. ej., Xylexin XL90), resinas epóxicas o laminados patentados como TuffSkin. Si bien son eficaces como barreras, estos productos suelen tener una permeabilidad a los gases muy baja (TuffSkin, por ejemplo, tiene una capacidad de aproximadamente 0,4625 ccm por 100 pulgadas cuadradas durante 24 horas), lo que "cierra" eficazmente la superficie de la piedra.

Prioridades del contratista:

Los contratistas dependen del movimiento del vapor para gestionar el "agua de conveniencia" utilizada en las mezclas de hormigón o la humedad que asciende del suelo. Priorizan una alta tasa de transmisión de vapor de humedad (MVTR) para evitar la acumulación de presión hidrostática. Si la humedad queda atrapada debajo de una película impermeable, la presión resultante puede ser suficiente para causar ampollas, burbujas o delaminación de la piedra del sustrato

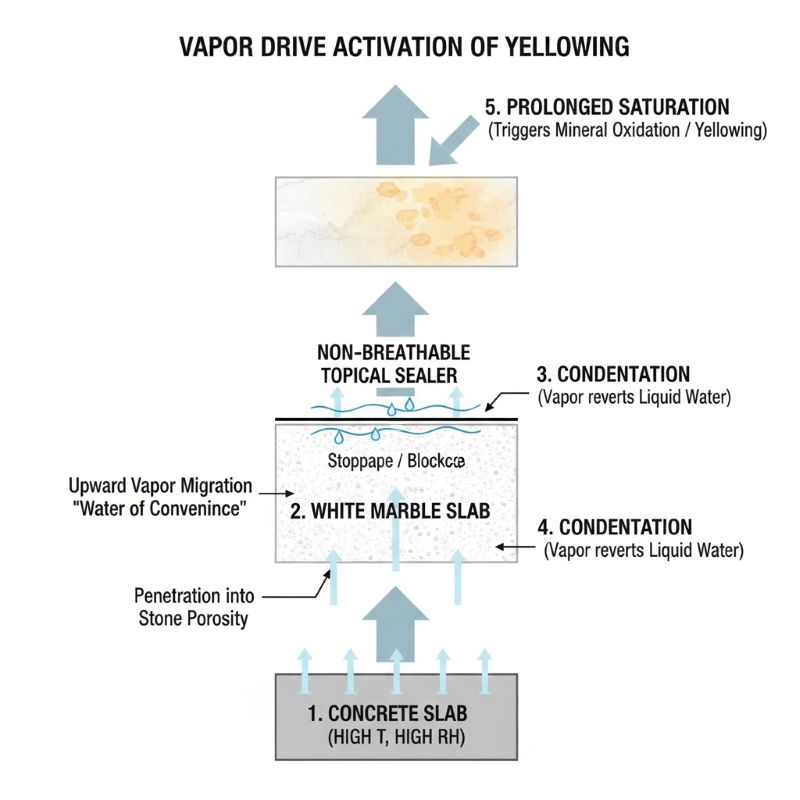

Impulsión de vapor en nuevas construcciones: el riesgo del "hormigón verde"

Una de las condiciones de activación más comunes es la instalación sobre hormigón no curado o "verde". Las normas de la industria, como las del Instituto de Piedra Natural (NSI), sugieren un tiempo de secado aproximado de un mes por cada 2,5 cm de espesor de losa en condiciones ideales (21 °C y 30 % de humedad relativa).

Los plazos de construcción acelerados suelen obligar a la instalación mucho antes de que la losa alcance los niveles de humedad relativa objetivo (normalmente entre el 75 % y el 80 % de HR). Al aplicar un sellador no transpirable sobre piedra colocada sobre hormigón fresco, el conjunto se convierte en un sistema cerrado. A medida que el hormigón continúa fraguando, el vapor de agua asciende, se condensa dentro del conjunto y mantiene la exposición prolongada a la humedad necesaria para desencadenar la oxidación.

Se presentan desafíos similares en instalaciones a nivel del suelo o bajo el nivel del suelo donde los niveles freáticos altos crean un flujo de vapor ascendente constante a través de la losa si no hay un retardador de vapor efectivo.

Puntos débiles del ensamblaje: dónde se hacen visibles los fallos por primera vez

El amarilleo rara vez aparece de manera uniforme; se manifiesta primero en puntos de estrés del sistema donde la humedad puede eludir las protecciones de la superficie.

Penetraciones y cortes de plomería

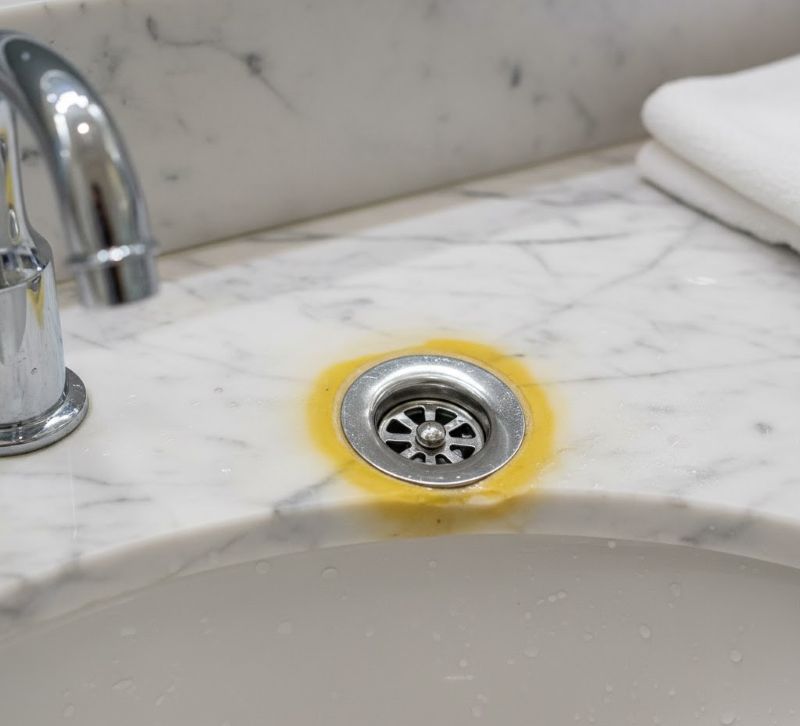

En los informes de casos de baños de alta gama, los huecos de lavabos y las penetraciones de desagües son puntos de origen frecuentes. Si bien la superficie puede estar sellada, los bordes sin rematar de los huecos suelen quedar expuestos. El agua migra hacia estas aberturas y es absorbida por el borde de la piedra. Desde allí, la piedra actúa hidráulicamente, absorbiendo la humedad hacia arriba desde el lecho de fraguado saturado inferior. El "anillo amarillo" resultante no se puede limpiar porque la fuente permanece activa debajo de la piedra.

Costuras y líneas de lechada

Las costuras actúan como puntos de liberación de presión para el vapor atrapado. Cuando hay materiales sensibles a la humedad debajo, los contaminantes migran hacia estas aberturas, produciendo una decoloración localizada que sigue trayectorias de presión predecibles.

Efecto fantasma del adhesivo y materiales incompatibles

El amarilleamiento selectivo que refleja los patrones de adhesivo, conocido como efecto fantasma del adhesivo, a menudo está relacionado con materiales de instalación incompatibles:

Adhesivos orgánicos (masillas):

El Manual del TCNA advierte contra el uso de masillas orgánicas (p. ej., "Masillas clásicas" a base de aceite) para piedra natural. Estos materiales pueden volver a emulsionarse en presencia de humedad, lo que provoca que las resinas amarillas migren a los poros de la piedra

Resinas de poliéster para parches:

Muchos mármoles se tratan en fábrica con resinas de poliéster para rellenar huecos. El poliéster tiene una alta tasa de contracción (hasta un 7 %) y poca resistencia a los rayos UV, lo que provoca microgrietas y decoloración ámbar con el tiempo cuando se expone a la humedad

Mortero fino gris:

El uso de mortero fino a base de cemento gris o capas de barro puede provocar manchas de aceite o amarilleamiento sistémico, ya que la humedad alcalina filtra los minerales del cemento y los arrastra hacia el mármol blanco translúcido

Ambigüedades técnicas: oxidación mineral y ASR

La retención de humedad activa dos mecanismos químicos principales:

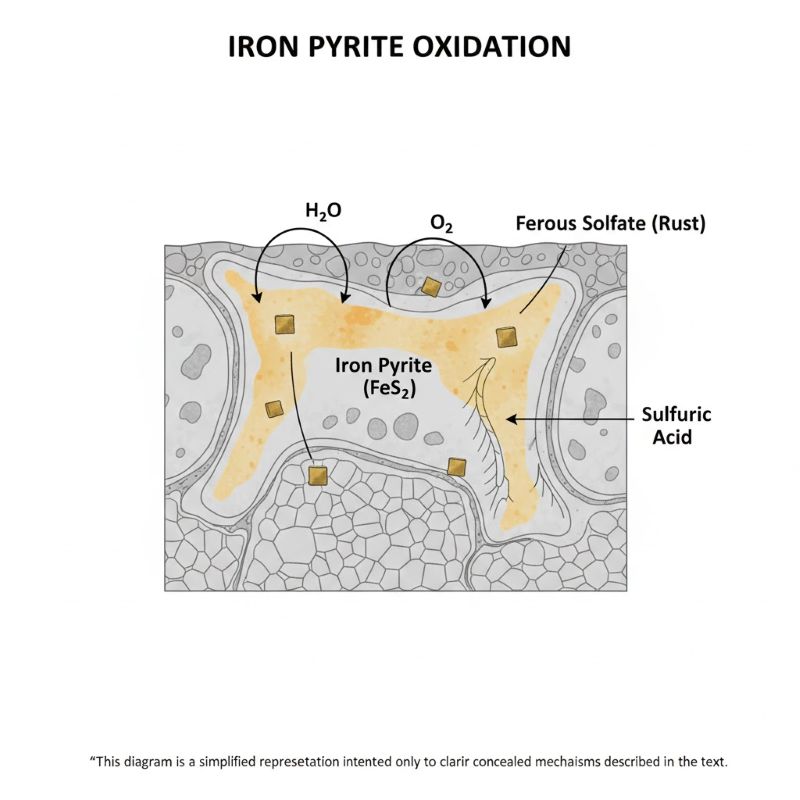

Oxidación de la pirita de hierro:

La mayoría de los mármoles blancos contienen depósitos microscópicos de pirita de hierro (FeS₂). En un entorno con humedad atrapada, la pirita reacciona con el agua y el oxígeno:

4FeS₂ +13O₂ +2H₂O → 4FeSO₄ +2H₂SO₄ +2SO₂

Esta reacción produce sulfato ferroso (óxido) y ácido sulfúrico, que graba aún más la piedra internamente y acelera el amarilleo.

Reacción álcali-sílice (ASR):

Si bien suele ser una falla del hormigón, la ASR puede ocurrir en conjuntos de piedra si la sílice reactiva en el agregado reacciona con los poros del cemento con alto contenido de álcali. Esto crea un gel hidrófilo que se hincha con la humedad, lo que puede causar microgrietas y manchas dentro del conjunto de mármol

Por qué esta perspectiva cambia la gestión de riesgos

Abordar las instalaciones de mármol como sistemas de ingeniería refuerza que:

Para diseñadores:

Las especificaciones estéticas deben evaluarse junto con el comportamiento de la humedad. El uso de selladores penetrantes transpirables (impregnantes como Miracle 511 o Tenax Hydrex) permite que el vapor escape a la vez que proporciona repelencia al aceite y al agua

Para contratistas:

La documentación de humedad (pruebas ASTM F1869 o F2170) es fundamental para demostrar que el sustrato está listo para un sistema "cerrado". Los sistemas transpirables ofrecen una "válvula de seguridad" que protege la integridad de la unión y reduce el riesgo de oxidación mineral

Este artículo no se opone al uso del mármol blanco. Aboga por tratarlo como un elemento dinámico de la envolvente del edificio, garantizando que el amarilleo sea un riesgo controlado en lugar de una sorpresa posterior a la instalación.
